Funktionelle Eigenschaften von polymeren Nanokristallen und deren Ordnungsstrukturen an Oberflächen

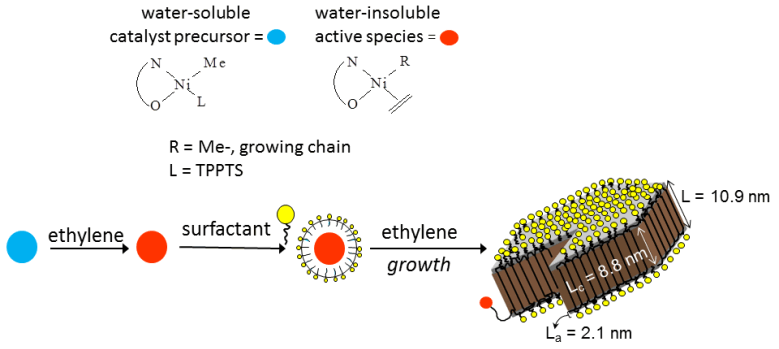

Erzeugung hochkristalliner Teilchen in wässriger Emulsion durch katalytische Polymerisation.

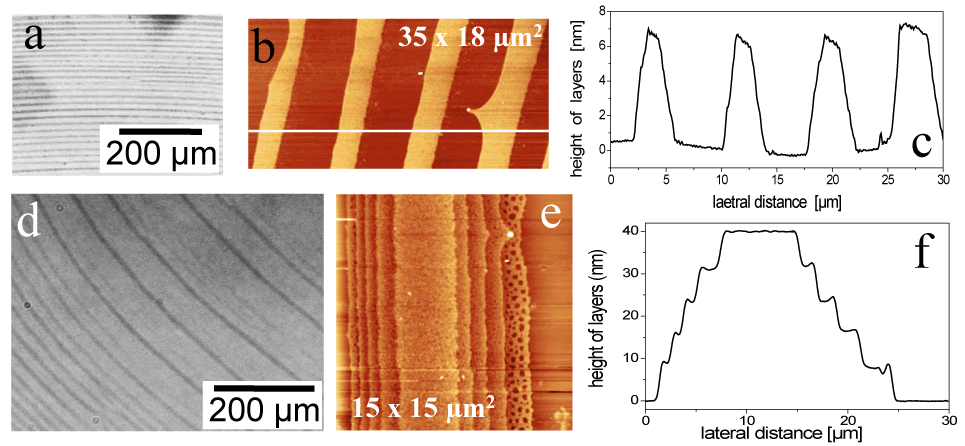

a+d) Optische Mikroskopie-Bilder, b+e) dazugehörige AFM Bilder und c+f) charakteristische Höhenprofile der durch „evaporative dewetting” entstanden Streifen.

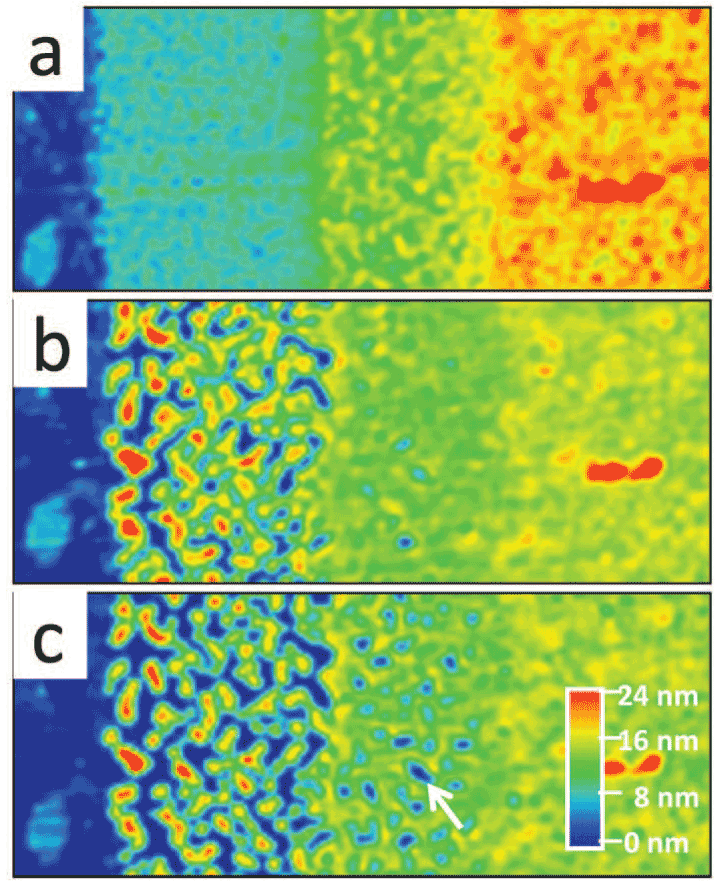

AFM-Bilder (5 × 2 μm²) eines Stapels aus drei Schichten von Nanokristallen, die alle bei Raumtemperatur gemessen wurden. a) Wie hergestellt, b) nach 1 h bei 122 °C, und c) nach 1 h bei 124 °C. Die Monoschicht reorganisiert schneller als die doppelte und dreifache Schicht. Beim Tempern der drei Schichten ergibt sich eine Schicht mit etwa der Dicke einer Doppelschicht. Die Doppelschicht reorganisiert sichtbar schneller als die dreifache Schicht. In der Monolage beginnt die Bildung von isolierten kristallinen Inseln zuerst. Die Höhe einiger dieser Inseln nimmt zu und geht auch über die Dicke der Doppelschicht hinaus.

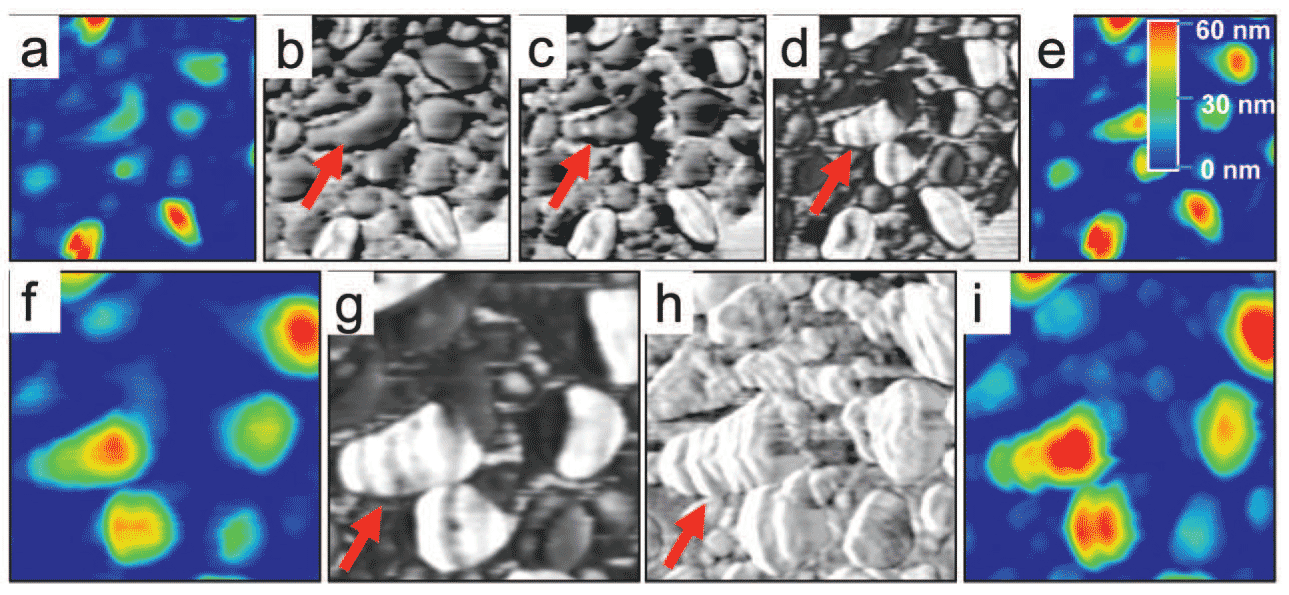

AFM-Topographie (a) und e), Farbcode überstreicht den Bereich von 0 bis 40 nm) und Phasen-Bilder (b)-d), f)-h)) eines ungeordneten Stapel von Nanokristallen. a) + b): Wie hergestellt, c) nach 15 min bei 75 °C, und nach jeweils weiteren 15 min bei d) 100 °C, e + f) 120 °C, g) 126 °C, und h) 133 °C. Die Größe der Bilder ist 1 × 1 μm².
