Das Kompetenznetz Funktionelle
Nanostrukturen wird gefördert
durch die
Baden-Württemberg Stiftung.


Diamant–Nanophotonik

Grafik konnte nicht angezeigt werden (Simulation von Stickstoffionen-Implantation)

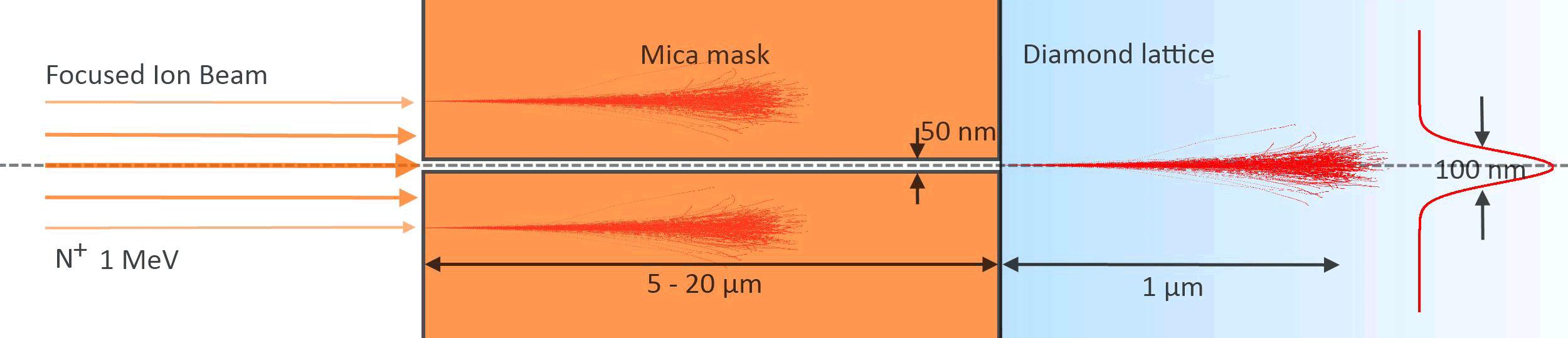

Simulation von Stickstoffionen-Implantation in Diamant durch Glimmer-Masken mit Nanometer dünnen Kanälen. Die Kanäle wurden durch Beschuss mit hochenergetischen Schwerionen hergestellt.

Grafik konnte nicht angezeigt werden (REM-Aufnahme eines Mikrosäulenresonators)

Rasterelektronenmikroskopische (REM) Aufnahme eines Mikrosäulenresonators mit eingebetteten Diamant-Nanokristallen mit einzelnen Stickstoff-Fehlstellen Zentren in der zentralen Schicht.

Grafik konnte nicht angezeigt werden (Kathodolumineszenz-Spektren)

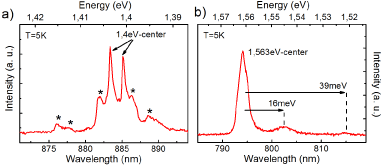

Kathodolumineszenz-Spektren, aufgenommen bei einer Temperatur von T = 5 K, einer Nickel-dotierten einkristallinen Dimantschicht. a) Die Emissionslinien des 1.4 eV-Farbzentrums bei einer Wellenlänge von 883.4 nm und 885.1 nm bestätigen den Einbau von Nickel. Der Ursprung der weiteren Linien (markiert mit einem Stern) ist noch unklar. b) Ebenfalls konnte in den Diamantschichten die Lumineszenz des 1.563 eV-Farbzentrums („NE8-Zentrum“) beobachtet werden.
